mial::DefOrgViewerAdapterBase Class Reference

#include <DefOrgViewerAdapterBase.h>

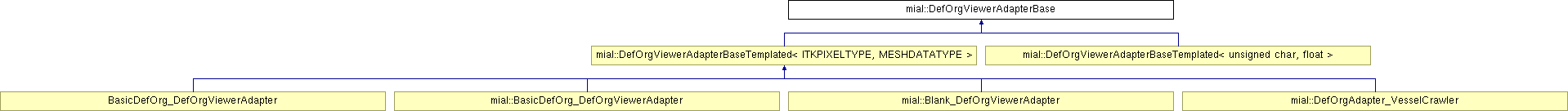

Inheritance diagram for mial::DefOrgViewerAdapterBase:

mial::DefOrgViewerAdapterBaseTemplated< ITKPIXELTYPE, MESHDATATYPE > mial::DefOrgViewerAdapterBaseTemplated< unsigned char, float > BasicDefOrg_DefOrgViewerAdapter mial::BasicDefOrg_DefOrgViewerAdapter mial::Blank_DefOrgViewerAdapter mial::DefOrgAdapter_VesselCrawler List of all members.

Public Member Functions

 DefOrgViewerAdapterBase (int maxNumImages)
virtual bool IsAllInputFilesSet ()
virtual void SetupOrganism ()=0
virtual void UpdateOrganism ()=0
virtual void PopulateVtkImage ()=0
virtual void PopulateVtkUnstructuredGrid (vtkUnstructuredGrid *vtkGrid)=0
virtual void PopulateItkScene ()=0
virtual void HandleUserMouseInteraction (vtkTransform *userTransformation)=0
virtual int MaxNumberOfOutputItkSpatialObjects ()=0
virtual unsigned int MaxNumberOfOutputImages ()=0
virtual void AddOutputItkSpatialObjects (itkScenePointer itkScene)
virtual void AddOutputImages (vtkImageImport *vtkImporter, int Offset)

Public Attributes

std::map< std::string, DefOrgPropertyStructm_PropertyBag
std::vector< DefOrgLayerStructm_LayerBag
std::vector< SpatialObjectDescriptorStructm_OutputItkSpatialObjects
std::vector< OutputImageDescriptorStructm_OutputImages
std::ostringstream theDefOrgTextOutput
std::stringstream theDefOrgTextInput

Protected Member Functions

virtual void AddOrganismProperty (const char *propertyName, double lowerBound, double upperBound, double defaultValue, double resolution=1.0, const char *helpString="")
virtual double GetOrganismProperty (const char *propertyName)
virtual void AddLayer (const char *layerName, const char **options, int numChoices)
virtual const char * GetLayer (const char *layerName)

Protected Attributes

bool m_Initialized
std::string m_ImageFileName
std::string m_ScheduleFileName
std::string m_MeshFileName

Detailed Description

Abstract base class for DefOrgViewerAdapter. Do not inherit directly from this. Instead, inherit from DefOrgViewerAdapterBaseTemplate. This class is for internal use in DefOrgViewer.

Definition at line 137 of file DefOrgViewerAdapterBase.h.


Member Function Documentation

void mial::DefOrgViewerAdapterBase::AddLayer ( const char *  layerName,
const char **  options,
int  numChoices
) [protected, virtual]

Helper method to allow a combox to be displayed, allowing the user to choose which instance of a layer to attach

Definition at line 4 of file DefOrgViewerAdapterBase.cxx.

References mial::DefOrgLayerStruct::layerName, m_LayerBag, and mial::DefOrgLayerStruct::options.

virtual void mial::DefOrgViewerAdapterBase::AddOrganismProperty ( const char *  propertyName,
double  lowerBound,
double  upperBound,
double  defaultValue,
double  resolution = 1.0,
const char *  helpString = ""
) [inline, protected, virtual]

Helper method to allow numeric properties to be added in derived adapter's constructor

Parameters:
propertyName Name of the property
lowerBound Lower bound of the numeric property
upperBound Upper bound of the numeric property
defaultValue Default Value of the numeric property
resolution By what value will the current value be incremented when the slicer is adjusted
helpString Optional help string describing this property

Definition at line 223 of file DefOrgViewerAdapterBase.h.

References m_PropertyBag.

Referenced by mial::BasicDefOrg_DefOrgViewerAdapter::BasicDefOrg_DefOrgViewerAdapter(), and mial::DefOrgAdapter_VesselCrawler::DefOrgAdapter_VesselCrawler().

virtual void mial::DefOrgViewerAdapterBase::AddOutputImages ( vtkImageImport vtkImporter,
int  Offset
) [inline, virtual]

For viewer. Derived class should not call this method

Definition at line 203 of file DefOrgViewerAdapterBase.h.

References m_OutputImages.

Referenced by vtkDefOrgViewerWithKW::InitializeState().

virtual void mial::DefOrgViewerAdapterBase::AddOutputItkSpatialObjects ( itkScenePointer  itkScene  )  [inline, virtual]

For viewer. Derived class should not call this method

Definition at line 198 of file DefOrgViewerAdapterBase.h.

References m_OutputItkSpatialObjects.

Referenced by vtkDefOrgViewerWithKW::InitializeState().

const char * mial::DefOrgViewerAdapterBase::GetLayer ( const char *  layerName  )  [protected, virtual]

Helper method to get the name of the layer assigned

Definition at line 13 of file DefOrgViewerAdapterBase.cxx.

References m_LayerBag.

virtual double mial::DefOrgViewerAdapterBase::GetOrganismProperty ( const char *  propertyName  )  [inline, protected, virtual]

Return the value of the property as obtained through the GUI

Parameters:
propertyName Name of the property

Definition at line 229 of file DefOrgViewerAdapterBase.h.

References m_PropertyBag.

Referenced by mial::BasicDefOrg_DefOrgViewerAdapter::SetupOrganism().

virtual void mial::DefOrgViewerAdapterBase::HandleUserMouseInteraction ( vtkTransform *  userTransformation  )  [pure virtual]

Derived class should override this method to make use of the supplied userTransformation matrix

Implemented in mial::BasicDefOrg_DefOrgViewerAdapter, mial::Blank_DefOrgViewerAdapter, and mial::DefOrgAdapter_VesselCrawler.

Referenced by vtkMyCallback::Execute().

virtual bool mial::DefOrgViewerAdapterBase::IsAllInputFilesSet (  )  [inline, virtual]

Viewer will query this method to see if all three required files are set. If they are, it means the DefOrg can now be initialized

Reimplemented in mial::DefOrgAdapter_VesselCrawler.

Definition at line 151 of file DefOrgViewerAdapterBase.h.

References m_ImageFileName, m_MeshFileName, and m_ScheduleFileName.

virtual unsigned int mial::DefOrgViewerAdapterBase::MaxNumberOfOutputImages (  )  [pure virtual]

Derived class should override this method to let DefOrgViewer know how many output Image Volumes this DefOrg wants

Implemented in BasicDefOrg_DefOrgViewerAdapter, mial::BasicDefOrg_DefOrgViewerAdapter, mial::Blank_DefOrgViewerAdapter, and mial::DefOrgAdapter_VesselCrawler.

Referenced by vtkDefOrgViewerWithKW::CreateVolumeRenderingFrame(), vtkDefOrgViewerWithKW::InitializeState(), vtkDefOrgViewerWithKW::SetVolumeRenderingControlBoxCallback(), and vtkDefOrgViewerWithKW::UpdateImageViewers().

virtual int mial::DefOrgViewerAdapterBase::MaxNumberOfOutputItkSpatialObjects (  )  [pure virtual]

Derived class should override this method to let DefOrgViewer know how many output Spatial Objects this DefOrg wants

Implemented in BasicDefOrg_DefOrgViewerAdapter, mial::BasicDefOrg_DefOrgViewerAdapter, mial::Blank_DefOrgViewerAdapter, and mial::DefOrgAdapter_VesselCrawler.

Referenced by vtkDefOrgViewerWithKW::AddActorsFromSOViewers(), vtkDefOrgViewerWithKW::InitializeState(), vtkDefOrgViewerWithKW::LoadMeshDialogCallback(), vtkDefOrgViewerWithKW::RemoveActorsFromSOViewers(), vtkDefOrgViewerWithKW::RenderSOViewers(), and vtkDefOrgViewerWithKW::SetScenesToSOViewers().

virtual void mial::DefOrgViewerAdapterBase::PopulateItkScene (  )  [pure virtual]

Derived class should provide a itkScene that it wants to display when the mesh is first loaded (optional)

Implemented in BasicDefOrg_DefOrgViewerAdapter, mial::BasicDefOrg_DefOrgViewerAdapter, mial::Blank_DefOrgViewerAdapter, mial::DefOrgViewerAdapterBaseTemplated< ITKPIXELTYPE, MESHDATATYPE >, mial::DefOrgAdapter_VesselCrawler, and mial::DefOrgViewerAdapterBaseTemplated< unsigned char, float >.

Referenced by vtkDefOrgViewerWithKW::LoadMeshDialogCallback().

virtual void mial::DefOrgViewerAdapterBase::PopulateVtkImage (  )  [pure virtual]

Derived class should provide a vtkImage that it wants to display when the Image Volumes is first loaded (optional)

Implemented in BasicDefOrg_DefOrgViewerAdapter, mial::BasicDefOrg_DefOrgViewerAdapter, mial::Blank_DefOrgViewerAdapter, mial::DefOrgViewerAdapterBaseTemplated< ITKPIXELTYPE, MESHDATATYPE >, mial::DefOrgAdapter_VesselCrawler, and mial::DefOrgViewerAdapterBaseTemplated< unsigned char, float >.

Referenced by vtkDefOrgViewerWithKW::LoadImageDialogCallback().

virtual void mial::DefOrgViewerAdapterBase::PopulateVtkUnstructuredGrid ( vtkUnstructuredGrid *  vtkGrid  )  [pure virtual]

Currently not used. Replaced with ItkScene and SOViewer

Implemented in BasicDefOrg_DefOrgViewerAdapter, mial::BasicDefOrg_DefOrgViewerAdapter, mial::Blank_DefOrgViewerAdapter, mial::DefOrgViewerAdapterBaseTemplated< ITKPIXELTYPE, MESHDATATYPE >, mial::DefOrgAdapter_VesselCrawler, and mial::DefOrgViewerAdapterBaseTemplated< unsigned char, float >.

virtual void mial::DefOrgViewerAdapterBase::SetupOrganism (  )  [pure virtual]

Viewer will call this method as instructed from GUI. Derived class should initialize the organism itself using the DefOrg properties (via GetOrganismProperty) supplied through the GUI

Implemented in BasicDefOrg_DefOrgViewerAdapter, mial::BasicDefOrg_DefOrgViewerAdapter, mial::Blank_DefOrgViewerAdapter, mial::DefOrgViewerAdapterBaseTemplated< ITKPIXELTYPE, MESHDATATYPE >, mial::DefOrgAdapter_VesselCrawler, and mial::DefOrgViewerAdapterBaseTemplated< unsigned char, float >.

Referenced by vtkDefOrgViewerWithKW::InitOrganismButtonCallback().

virtual void mial::DefOrgViewerAdapterBase::UpdateOrganism (  )  [pure virtual]

During each step of simulation, viewer will call this method. It is the derived class responsibility to update the OutputItkScenes and/or OutputImageVolumes using implemented helper methods

Implemented in BasicDefOrg_DefOrgViewerAdapter, mial::BasicDefOrg_DefOrgViewerAdapter, mial::Blank_DefOrgViewerAdapter, mial::DefOrgViewerAdapterBaseTemplated< ITKPIXELTYPE, MESHDATATYPE >, mial::DefOrgAdapter_VesselCrawler, and mial::DefOrgViewerAdapterBaseTemplated< unsigned char, float >.

Referenced by vtkDefOrgViewerWithKW::StepOrganismButtonCallback().


Member Data Documentation

std::vector< OutputImageDescriptorStruct > mial::DefOrgViewerAdapterBase::m_OutputImages

Number of vtkImageImport* will depend on MaxNumberOfOutputImages(). The derived class would then populate the imageVolumes as it finds appropriate

Definition at line 195 of file DefOrgViewerAdapterBase.h.

Referenced by AddOutputImages(), mial::DefOrgAdapter_VesselCrawler::DefOrgAdapter_VesselCrawler(), DefOrgViewerAdapterBase(), mial::vtkDefOrgViewerWithKWState::GetCurrentImageViewer(), mial::vtkDefOrgViewerWithKWState::GetCurrentImageViewerRenderWidget(), vtkDefOrgViewerWithKW::LoadImageDialogCallback(), mial::DefOrgAdapter_VesselCrawler::PopulateVtkImage(), mial::Blank_DefOrgViewerAdapter::PopulateVtkImage(), mial::BasicDefOrg_DefOrgViewerAdapter::PopulateVtkImage(), vtkDefOrgViewerWithKW::SetupImageViewerPipeline(), and vtkDefOrgViewerWithKW::UpdateImageViewers().

std::vector< SpatialObjectDescriptorStruct > mial::DefOrgViewerAdapterBase::m_OutputItkSpatialObjects

Number of itkScenePointer will depend on MaxNumberOfOutputItkSpatialObjects(). The derived class would then populate the Scenes as it finds appropriate

Definition at line 191 of file DefOrgViewerAdapterBase.h.

Referenced by vtkDefOrgViewerWithKW::AddActorsFromSOViewers(), AddOutputItkSpatialObjects(), mial::vtkDefOrgViewerWithKWState::GetCurrentSOViewer(), mial::vtkDefOrgViewerWithKWState::GetCurrentSOViewerRenderWidget(), mial::DefOrgAdapter_VesselCrawler::PopulateItkScene(), mial::Blank_DefOrgViewerAdapter::PopulateItkScene(), mial::BasicDefOrg_DefOrgViewerAdapter::PopulateItkScene(), vtkDefOrgViewerWithKW::RemoveActorsFromSOViewers(), vtkDefOrgViewerWithKW::RenderSOViewers(), vtkDefOrgViewerWithKW::SetScenesToSOViewers(), mial::DefOrgAdapter_VesselCrawler::UpdateOrganism(), mial::Blank_DefOrgViewerAdapter::UpdateOrganism(), and mial::BasicDefOrg_DefOrgViewerAdapter::UpdateOrganism().

std::map<std::string,DefOrgPropertyStruct> mial::DefOrgViewerAdapterBase::m_PropertyBag

Property Bag storing initialization properties (changeable by user from the GUI)

Definition at line 185 of file DefOrgViewerAdapterBase.h.

Referenced by AddOrganismProperty(), vtkDefOrgViewerWithKW::CreateOrganismDataFrame(), GetOrganismProperty(), and vtkDefOrgViewerWithKW::InitOrganismButtonCallback().

std::stringstream mial::DefOrgViewerAdapterBase::theDefOrgTextInput

Derived class can read from this stream for text input collected from the viewer

Definition at line 211 of file DefOrgViewerAdapterBase.h.

Referenced by vtkDefOrgViewerWithKW::SendOrganismMessageCallback().

std::ostringstream mial::DefOrgViewerAdapterBase::theDefOrgTextOutput

For viewer. Derived class should not access this variable. To produce text output to be displayed, use std::cout

Definition at line 209 of file DefOrgViewerAdapterBase.h.

Referenced by DefOrgViewerAdapterBase(), and vtkDefOrgViewerWithKW::UpdateOrganismTextOutputCallback().


The documentation for this class was generated from the following files:
